Monitor Produckji Energii Deye ECD
Niezależny kolektor danych

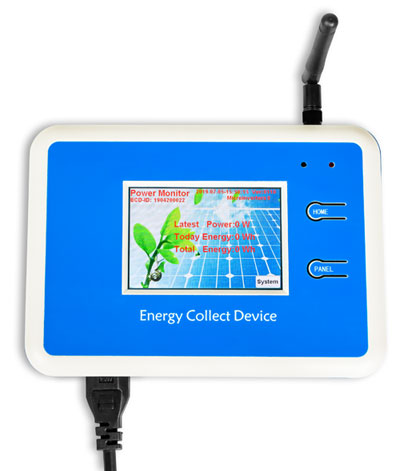

Bramka przyjmująca dane z mikroinwerterów drogą radiową – komunikacją ZigBee. Wbudowany kolorowy ekran dotykowy TFT do prezentacji danych oraz wprowadzania nastawów. System operacyjny wyglądem zbliżony do Windows. Kolektor obsługuje do 32 mikroinwerterów SUN1200G.

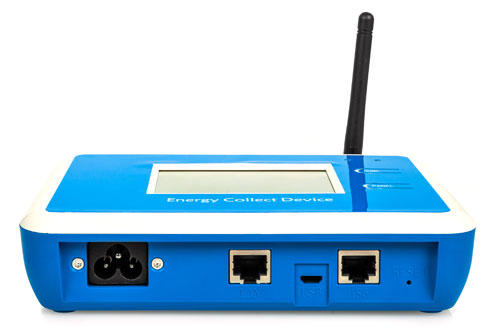

Zasilanie i porty RS485
Kolektor danych wyposażony jest w wbudowany zasilacz, więc podłącza się go bezpośrednio do sieci. Bramka posiada 2 porty RS485:
- port rozszerzeń służący do:
- przyszłościowa możliwość transmisji danych Modbus RTU z protokołem SUNSPEC do podłączenia przez operatora sieciowego zewnętrznych urządzeń transmisyjnych
- linkowania większej ilości bramek w logiczną całość – rozszerzenie ponad 32 mikroinwertery na bramkę lub wykorzystanie 3 bramek w opcji Power Line Connection w układzie trójfazowym
- połączenie data loggera Wi-Fi służącego do przekazywania danych na portal monitoringu – Shinemonitor oraz do aplikacja na telefon komórkowy klienta

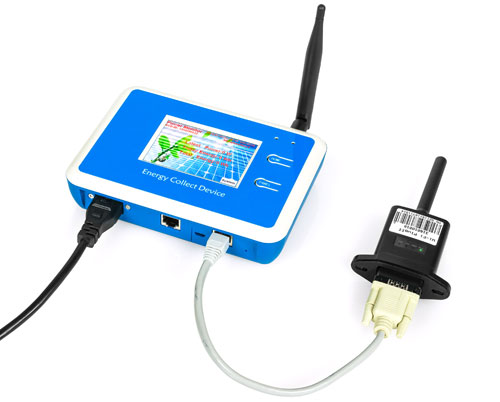

Kolektor danych Wi-Fi
Kolektor danych Wi-Fi jest niezależnym urządzeniem podłączonym przez port RS485 konfigurowanym z poziomu apliakcji zainstalowanej na telefonie komórkowym klienta. Pozwala on połączyć się bramce danych z siecią Wi-Fi w domu klienta. Kolektor danych Wi-Fi przekazuje dane z bramki na serwery publikujące portal Shinemonitor.
Niezależny kolektor danych
Bramka przyjmująca dane z mikroinwerterów drogą radiową – komunikacją ZigBee. Wbudowany kolorowy ekran dotykowy TFT do prezentacji danych oraz wprowadzania nastawów. System operacyjny wyglądem zbliżony do Windows. Kolektor obsługuje do 32 mikroinwerterów SUN1200G.
Zasilanie i porty RS485
Kolektor danych wyposażony jest w wbudowany zasilacz, więc podłącza się go bezpośrednio do sieci. Bramka posiada 2 porty RS485:
- port rozszerzeń służący do:
- przyszłościowa możliwość transmisji danych Modbus RTU z protokołem SUNSPEC do podłączenia przez operatora sieciowego zewnętrznych urządzeń transmisyjnych
- linkowania większej ilości bramek w logiczną całość – rozszerzenie ponad 32 mikroinwertery na bramkę lub wykorzystanie 3 bramek w opcji Power Line Connection w układzie trójfazowym
- połączenie data loggera Wi-Fi służącego do przekazywania danych na portal monitoringu – Shinemonitor oraz do aplikacja na telefon komórkowy klienta
Kolektor danych Wi-Fi
Kolektor danych Wi-Fi jest niezależnym urządzeniem podłączonym przez port RS485 konfigurowanym z poziomu apliakcji zainstalowanej na telefonie komórkowym klienta. Pozwala on połączyć się bramce danych z siecią Wi-Fi w domu klienta. Kolektor danych Wi-Fi przekazuje dane z bramki na serwery publikujące portal Shinemonitor.
Dane techniczne
|
Model: Deye ECD |
|
|---|---|
| Interfejsy komunikacyjne | |
| RS485 do przyszłej implementacji SUNSPEC | Tak |
| RS485 dla dataloger WIFI | Tak |
| Port USB dla urządzeń zewnętrznych | Tak |
| Komunikacja bezprzewodowa | |
| WiFi | 802.11 g/n |
| ZigBee | IEEE 802.15.4 |
| Zasilanie | |
| Nominalny prąd wejściowy | 150mA |
| Napięcie zasilania | 230V AC |
| Częstotliwość | 50Hz |
| Dane mechaniczne | |
| Wymiary | 180mm x 130mm x 40mm |
| Waga | 320g |
| Zakres temperatur otoczenia | 1°C do 45°C |
| Chłodzenie | Konwekcyjne – bez wentylatorów |
| Miejsce montażu | Wewnątrz, IP20 |
| Funkcje | |
| Kolektor danych produkcji | Tak – na portalu Shinemonitor |
| Aktualizacja oprogramowania mikroinwerterów | Tak – producent |
| Sterowanie pracą mikroinstalacji | Tak |
| Ustawienia mikroinstalacji | Tak |
| Normy i certyfikaty | |
| Zgodność z normami | EN64000-6-1:2017; EN61000-6-3:2007/A1:2011/AC:2012; EN60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013; EN62311:2008; ETSI EN 301489-1 V2.2.0 (2017-03); ETSI EN 301489-17 V3.1.1 (2017-02); ETSI EN 300328 V2.1.1 (2016-11); |
Karta katalogowa
Poniżej udostępniamy kartę katalogową bramki monitoringu Deye ECD w postaci pliku pdf do pobrania.
